| Caractéristique | Valeur |
|---|---|
| Unité | À l’unité |

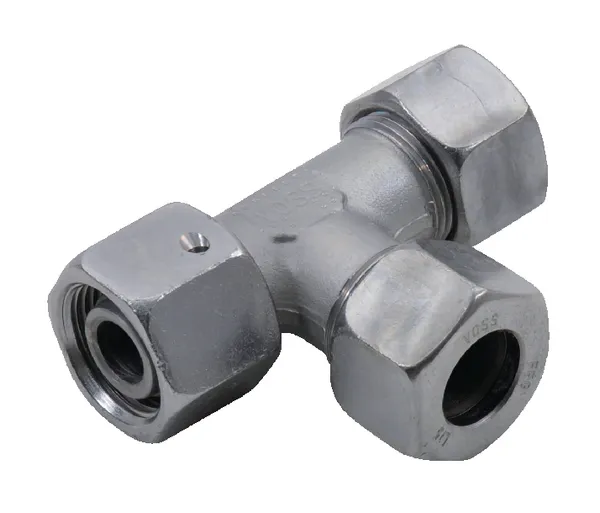

| Forme | Té (T) |
| Connexion 1, type | Bague coupante |
| Connexion 1, type - mâle/femelle | Femelle |
| Diamètre raccord n°1 | 6 mm |
| Raccord n°1, taille de clé | 17.0 mm |
| Connexion 2, type | Bague coupante |
| Connexion 2, type - mâle/femelle | Mâle |
| Diamètre du raccord n°2 | 6 mm |
| Connexion 3, type | Bague coupante |
| Type de raccord n°3 - mâle/femelle | Mâle |
| Diamètre raccord n°3 | 6 mm |
| Distance du centre à l’extrémité du raccord | 31 mm |
| Distance du centre à l’extrémité du raccord n°2 | 27 mm |
| Raccord n° 3 distance entre le centre et l’extrémité | 16 mm |
| Diamètre de tuyau | 6 mm |
| Norme DIN | 2401 2353 3865 |
| Hauteur du corps | 14 mm |
| Traitement de la surface | Nickel Zinc |
| Pression de service maximale | 800 bar |
| Diamètre intérieur de la bague d'étanchéité | 4,5 mm |
| Épaisseur de bague d’étanchéité | 1,5 mm |
| Matériau d'étanchéité | Caoutchouc nitrile [NBR] |
| Séries | S |
| Marque | Voss |
Informations complémentaires
Points forts
- Bague coupante 2S
Détails du produit
- Bague coupante 2S- Connexion et fonctionnalité optimales de l'anneau de coupe - Résistance multiple à la corrosion - Tuyau hydraulique - Tuyaux hydrauliques - Joint Viton disponible sur demande
