| Particularités | - La rotule est bloquée entre 2 bagues d'étanchéité précontraintes |
| Avantages | - Étanchéité absolue à pression élevée |
| Domaine d'application | - En fonction du choix de matériau - Systèmes hydrauliques |
| Caractéristiques | - Alésage en L |
| Se compose de | - Robinet à bille - Levier |
| Informations techniques | - Ne jamais fermer le raccord central - N'utiliser que le raccord central comme raccord à air comprimé |
| Construction | Bille |
| Taille d'installation | 35 mm |
| DN | 10 mm |
| Traîtement de surface | Passivé jaune |
| Label colour code | 1 - Dark blue |
| Nombre de bobines | 3/2 |
| Facteur de sécurité | 1.5 |

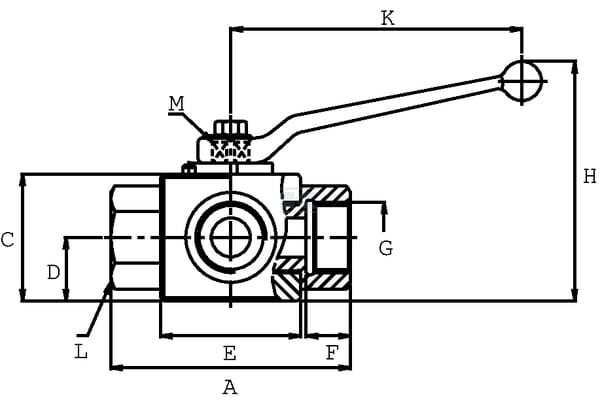

| C Hauteur, boîtier | 38 mm |
| D Distance entre trou central et face supérieure | 16,5 mm |
| E Longueur, boîtier | 43 mm |
| L Clé | 27 mm |
| DN selon DIN | 10 |
| Référence Kit de joints | KH 910.10 |
| Pression nominale | 400 bar |
| Pression de service max. | 400 bar |
| Référence de la poignée | KH 909 |
| Plage de température | (-20)-(+100) °C |
| Filetage (BSP) | G 3/8 in |
| A Longueur | 73 mm |
| B Largeur | 32 mm |
| Matériau | Acier |
| Caractéristique | Valeur |
|---|---|
| Unité | À l’unité |
| Comprend | - Robinet à bille - Levier |
| Nombre de positions | 2 |
| Nombre d'orifices | 3 |
| Type | Vanne manuelle |
| Matériau du boîtier | Acier |
| Traitement de surface du logement | Passivé jaune |
| Pression de service maximale | 400 bar |
| Type de raccord | Filetage |
| Type de raccord - mâle/femelle | Femelle |
| Type de filetage du raccord | G |
| Diamètre de filetage du raccord | 3/8 Inch |
| Taille de clé de raccordement | 27.0 mm |
| Diamètre intérieur nominal | 10 mm |
| Température moyenne min. | -20 °C |
| Température moyenne max. | 100 °C |
| Longueur totale | 73 mm |
| Longueur de boîtier | 43 mm |
| Largeur de boîtier | 32 mm |
| Hauteur du boîtier | 38 mm |
| Code de facteur de sécurité | 1.5 |
| Marque | Pister |
Informations complémentaires
Points forts
- Étanchéité absolue à pression élevée
Détails du produit
- Alésage en L - Ne jamais fermer le raccord central - N'utiliser que le raccord central comme raccord à air comprimé
