| Application | Uniquement en combinaison avec raccords contre-cône 60° |
| Traîtement de surface | Zingué, livrable sur demande en inox |
| Joint | À l'aide d'un cône 60° |
| B (BSP) | 3/8" BSP |
| Raccordement | Écrou femelle tournant BSP / écrou femelle tournant BSP dBd |
| L | 44 mm |
| SW | 22 mm |
| A (BSP) | 3/8" BSP |
| Pression nominale | 380 bar |
| Matériau | Acier |
| Caractéristique | Valeur |
|---|---|
| Unité | À l’unité |

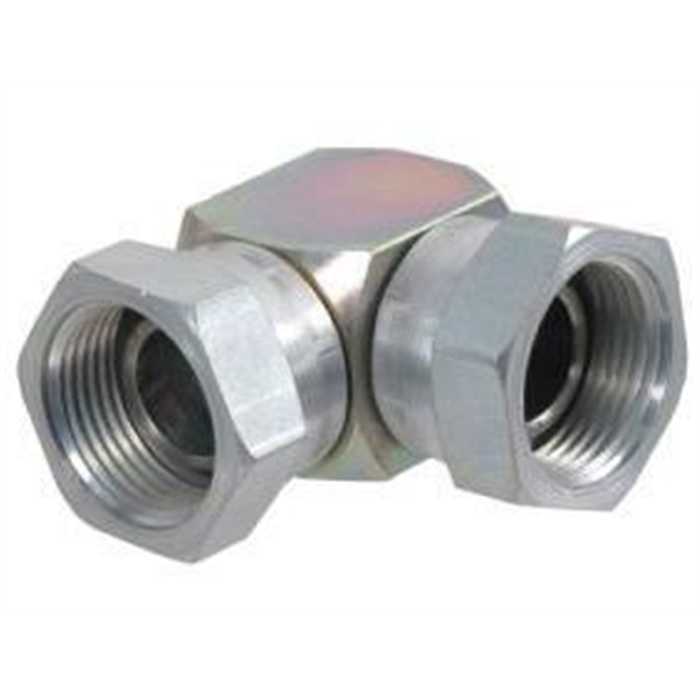

| Forme | Coude 90° |
| Connexion 1, type | Écrou tournant |
| Connexion 1, type - mâle/femelle | Femelle |
| Raccordement 1, diamètre du filetage | 3/8 Inch |
| Raccordement 1, type de filetage | BSP |
| Raccord n°1, taille de clé | 22.0 mm |
| Angle du cône côté 1 | 60 ° |
| Connexion 2, type | Écrou tournant |
| Connexion 2, type - mâle/femelle | Femelle |
| Raccord 2, diamètre du filetage | 3/8 Inch |
| Raccordement 2, type de filetage | BSP |
| Raccord 2, taille de la clé à molette | 22.0 mm |
| Angle du cône côté 2 | 60 ° |
| Distance du centre à l’extrémité du raccord n°2 | 29,4 mm |
| Pression de service maximale | 380 bar |
| Traitement de la surface | Galvanisé |
| Matériau | Acier |
| Longueur totale | 43,4 mm |
| Raccordement | Écrou femelle tournant BSP / écrou femelle tournant BSP dB(A) |
| Traîtement de surface | Zingué, livrable sur demande en inox |
| Marque | Burnett & Hillman |
